چراغ‌های فالت روی برخی ماژول‌های PLC نمایندگی زیمنس

چراغ های فالت

در اتوماسیون صنعتی زیمنس آشنایی با چراغ‌های فالت روی‌ ماژول‌ها برای عیب یابی ضروری است. همه ماژول‌های نمایندگی زیمنس مجهز به چراغ فالت نیستند. به عنوان مثال ماژول‌های ورودی و خروجی دیجیتال معمولی فاقد چراغ فالت می‌باشند. در اینجا به بررسی برخی از ماژول‌های مهم که دارای LED نشان دهنده فالت هستند می‌پردازیم. این ماژول‌ها عبارتند از:

  1. فالت منبع تغذیه
  2. ماژول‌های ورودی و خروجی آنالوگ
  3. ماژول‌های رابط (IM) تکنو زیمنس وارد کننده تجهیزات اتوماسیون صنعتی زیمنس



چراغ‌های فالت منبع تغذیه

منبع تغذیه PS300 چراغ فالت خاصی ندارد ولی منبع تغذیه PS400 دارای چراغ‌های فالت مختلفی است.

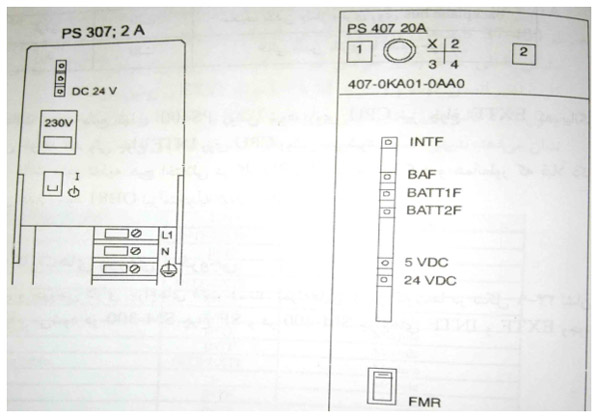

چراغ‌های فالت روی منبع تغذیه

چراغ‌های فالت روی منبع تغذیه



منبع تغذیه S7300 نمایندگی زیمنس چراغ فالت خاصی ندارد فقط دارای LED 24V DC است که ممکن است یک از سه حالت زیر را داشته باشد:

روشن                                             حالت نرمال
چشمک زن                                      اضافه جریان در خروجی منبع تغذیه
تیره                                                اتصال کوتاه در خروجی منبع تغذیه – کاهش ولتاژ در ورودی منبع تغذیه



لازم به ذکر است که هر مشکلی که برای PS300 پیش بیاید هیچ چراغ فالتی روی CPU روشن نخواهد شد چون بین PS300 و CPU هیچ ارتباط دیتا وجود ندارد. بنابراین در صورت بروز اضافه جریان در خروجی یا کاهش ولتاژ ورودی آن به جز چراغ فالت روی آن هیچ ابزاری که بتواند عیب را نمایش دهد وجود ندارد.

در منبع تغذیه S7-400 چراغ‌های فالتی که بیانگر وضعیت منبع تغذیه و باتری‌های آن است وجود دارد.

در شرایطی که چراغ فالت روی منبع تغذیه PS400 روشن شود روی CPU نیز چراغ EXTF که بیانگر EXTERNAL FAULT است روشن خواهد شد ولی چراغ INTF روی CPU روشن نمی‌شود.

روشن شدن EXTF ناشی از فالت منبع تغذیه هیج اختلالی در کار CPU ایجاد نخواهد کرد و همانطور که قبلا ذکر شد OB81 را صدا می‌زند ولی عدم وجود OB81 نیز منجر به توقف CPU نخواهد شد.
